在標(biāo)簽印刷行業(yè)中，UV油墨是標(biāo)簽印刷企業(yè)常用油墨之一，UV油墨固化干燥問(wèn)題自然也備受大家關(guān)注。目前，隨著LED-UV光源在市場(chǎng)上的普及應(yīng)用，UV油墨的固化質(zhì)量、速率得到大幅提高，然而UV油墨的后固化特性依然是操作者、質(zhì)檢人員應(yīng)該注意的問(wèn)題。華益標(biāo)簽印刷和大家以案例的形式來(lái)分享，通過(guò)觀察印刷樣品在不同時(shí)間段的固化效果，幫助大家更好地了解UV油墨的后固化特性。



案例分析



UV油墨的后固化時(shí)間、油墨層的牢固狀態(tài)，與油墨供應(yīng)商的油墨配方有關(guān)，同時(shí)也與印刷時(shí)、光引發(fā)劑添加量、墨層厚度、標(biāo)簽圖紋版式（實(shí)地還是平網(wǎng)組合）有關(guān)。因此，UV油墨的后固化時(shí)間很難用一個(gè)確切的數(shù)字來(lái)表示，只能根據(jù)印刷現(xiàn)場(chǎng)的實(shí)際情況，通過(guò)簡(jiǎn)單的使用方法來(lái)確定。



如圖1所示，是我們?cè)诎菰L廣東地區(qū)某標(biāo)簽印刷企業(yè)時(shí)該印企質(zhì)量控制部門為我們提供的PE薄膜材料印刷樣品。據(jù)介紹，該印刷樣品采用的PE薄膜材料沒(méi)有涂層，表面張力為38達(dá)因～40達(dá)因，采用杭華-161普通油墨印刷，印刷設(shè)備為太陽(yáng)六色全輪轉(zhuǎn)印刷機(jī)，印刷時(shí)的濕度為60%，溫度為25℃。



如圖1所示，是我們測(cè)試的該印刷樣品在不同時(shí)間段展現(xiàn)的固化效果，可以看到：

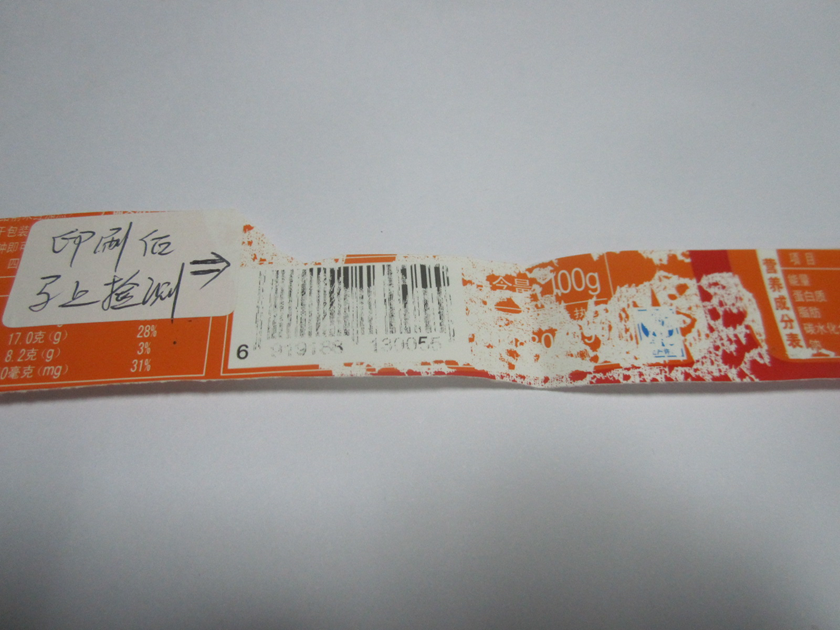

圖1（a）印刷后馬上檢測(cè)效果圖



圖1（a）為PE薄膜材料印刷后馬上使用3M-810膠帶粘接的效果圖?？梢钥吹剑谏湍妥厣湍霈F(xiàn)了大面積脫落現(xiàn)象，該情況說(shuō)明印刷質(zhì)量不合格。

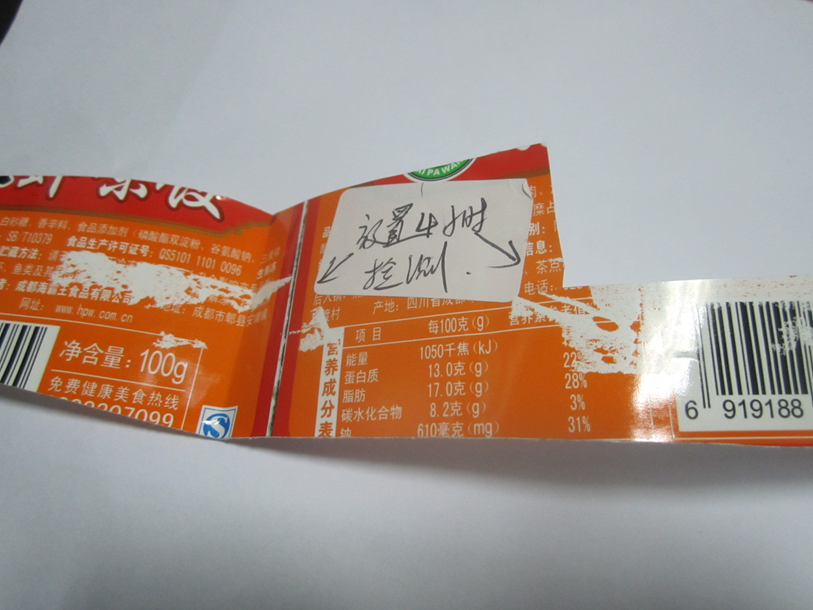

圖1（b）印刷4h后檢測(cè)效果圖



圖1（b）為PE薄膜材料印刷4h后使用3M-810膠帶粘接的效果圖?？梢钥吹?，掉墨現(xiàn)象得到改善，但實(shí)地部分還是有油墨脫落現(xiàn)象。

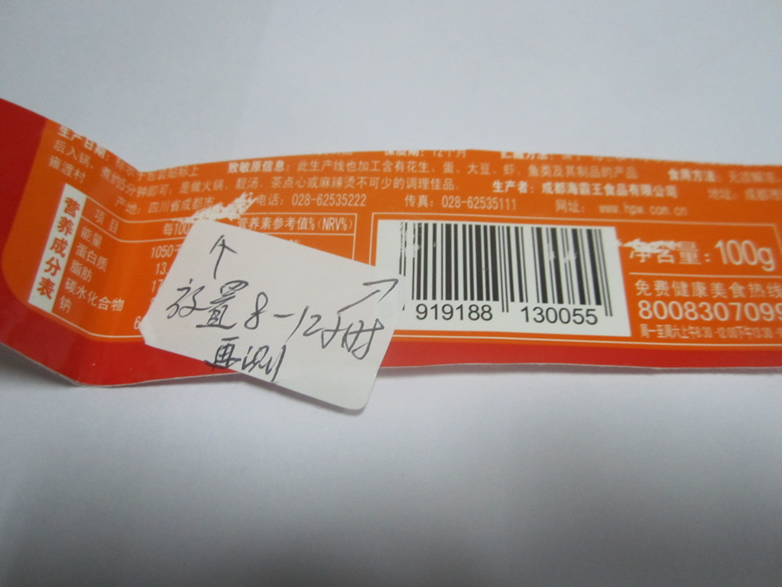

圖1（c）印刷8h~12h后檢測(cè)效果圖



圖1（c）為PE薄膜材料印刷8h～12h后使用3M-810膠帶粘接的效果圖?？梢钥吹?，掉墨現(xiàn)象基本消失，僅有少量黑色油墨脫落。

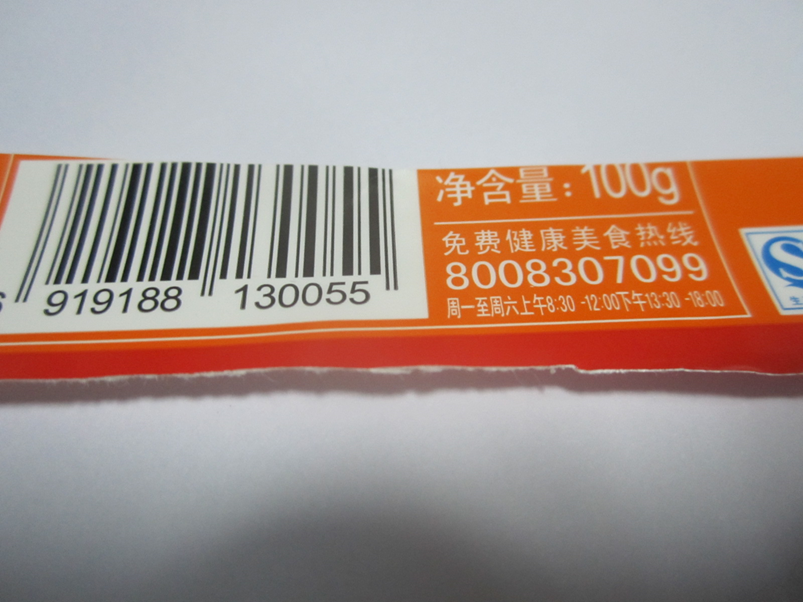

圖1（b）印刷24h后檢測(cè)效果圖



圖1（d）為PE薄膜材料印刷24h后使用3M-810膠帶粘接的效果圖?？梢钥吹剑裟F(xiàn)象完全消失，說(shuō)明印刷品質(zhì)量合格。



由此可見(jiàn)，該印刷品使用的UV油墨在印刷24h后實(shí)現(xiàn)完全固化效果。在實(shí)際生產(chǎn)過(guò)程中，很多標(biāo)簽印刷企業(yè)在使用PE薄膜材料印刷時(shí)，質(zhì)檢人員一般會(huì)在印刷后馬上檢驗(yàn)，然后在印刷品印刷24h后再次檢驗(yàn)，以確定UV油墨的牢固度。



以上標(biāo)簽印刷企業(yè)提供的印刷樣品僅是個(gè)例。一般情況下，尤其是在進(jìn)行薄膜印刷時(shí)，如果薄膜材料的涂層合格，或者沒(méi)有涂層但是表面張力大于40達(dá)因，普通版式的圖紋油墨牢固度很好，可能會(huì)有輕度掉墨，但是不會(huì)出現(xiàn)大面積油墨脫落現(xiàn)象，經(jīng)過(guò)油墨后固化后，油墨的牢固度會(huì)達(dá)到最佳水平，不可能掉墨，質(zhì)量完全合格。上述案例僅用于讀者了解UV油墨的后固化特性，供參考。

華益標(biāo)簽印刷廠家 車間實(shí)拍：
